你真的了解实验型大气射流等离子清洗机装置吗？
文章导读：球速在过去的文章内容中给各位详细介绍了真空等离子表面处理体系与大气环境射流等离子表面清洗机相关的比较多的知识内容，现在向各位分享的是实验型大气环境射流等离子清洗机的相关知识。

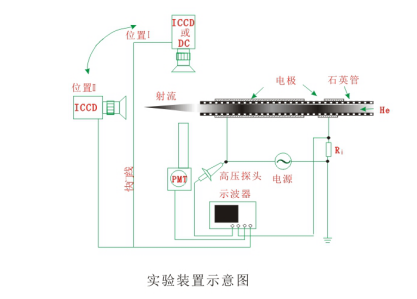

n-TECAPPJ能够用几种电极构型形成， 几种电极构型都有其特点，可是仅仅就等离子体射流这部分来说，却大体上都没有很大的区别。现在让我们就选用Kedzierski等的石英管共轴DBD装置来与各位深入探讨大气环境射流等离子清洗机的实验装置。下面的图就是装置结构图：放电形成于1根空心的石英管内，管内充入一定的气体（主要为氨气，根据需用也能为氩气或别的气体）,气体流量由流量计调节，从石英管流出来的气体可以直接射入实验室的大气环境中。

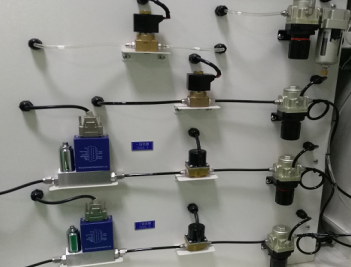

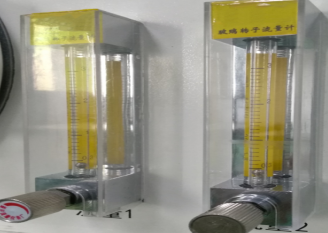

需用表明的是，在大气射流等离子清洗机的实验操作过程中曾运用过二种流量计：玻璃管浮子流量计与质量流量计。前面一种比较便宜，但精度不高。此外，这二者所运用的计量单位不同，不能够直接比较。浮子流量计所用单位为每小时标准升（SLH)，即相等于每小时1L干燥空气的功效。用于测量氦气流量时需作修正。本篇所涉及的探讨等离子表面清洗机并不要求严苛定量的流量统计数据，因此选用的浮子流量计给定的流量都没有开展如此的修正。质量流量计出厂时，厂家现已应对指定的气体开展了调节，其给定的统计数据是比较精准的，而且是适用该气体的。本篇中凡选用质量流量计给定的统计数据都选用L/min(升/分钟）作为流量单位；而用SLH表示是选用浮子流量计测量的。根据不同的实验，让我们选用了不同直径的石英管，内径0.2~0.55cm。
用一定宽度（1~10cm)的铝箔或铜箔卷绕在石英管外组成电极。两个电极分开适度的距离（2~3cm)，其中之一与高压电源联接，另外一个电极接地，组成共轴DBD体系。此文的等离子表面处理系统的探讨中主要选用的是1台頻率17kHz的正弦波电源，电压幅值的调节范围0~10kV。对于正弦波电源，此文所称的电压值都是指正弦波电压的幅值。让我们还选用过别的类型的电源，将在适度的地方用以表明。
实验中运用了二支光电倍增管（PMT，规格CR131)，PMT组装在1个暗盒中，其正前方设定了两个规格为0.1cm×2cm，间隔10cm的间隙，如此能够限定其只可以“看见”正前方石英管或其延长线上约0.15cm的宽度上放射的光线。放电电流信号通过接地线上串连的采样电阻Ri获得，电压信号则由Tektronix P6015a探头可以直接从高压电极接线上获得。
以上所述PMT的光电流信号以及放电电流、电压信号都通过1个PD04104B型示波器采集，再通过计算机开展数据处理。实验选用了ICCD相机或一般数码相机拍攝等离子体射流的一瞬间或积分图象，具体拍攝方法与拍攝参数将在适度的地方详细介绍。实验中还选用了纹影仪等仪器设备，让我们也将在必需时再作详细介绍。
