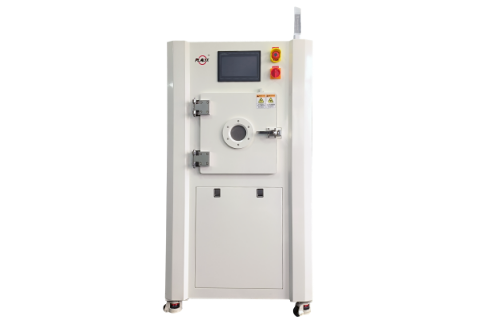

文章导读：微波等离子体设备是一款特种等离子表面处理设备，能够带来等离子体刻蚀的效果，解决半导体、医疗器械、高分子材料等领域的表面处理问题。
微波等离子体设备的应用领域十分广泛，主要包括以下几个方面：
半导体行业

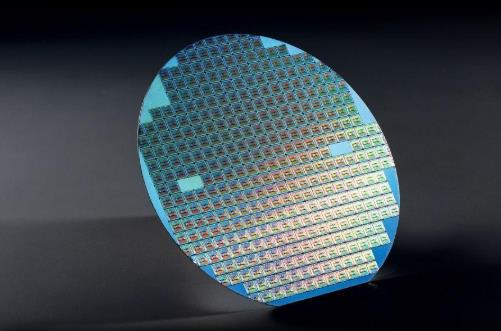

光刻胶去除：在晶圆制造过程中，能精准去除表面的光刻胶，为后续工艺提供洁净的表面。
芯片清洗：有效清除芯片表面的颗粒杂质和有机污染物，提升芯片性能与良品率。
封装表面活化：在半导体封装阶段，对封装器件表面进行活化处理，增强与封装材料的粘结强度，保障封装的可靠性和稳定性。
医疗器材制造行业
植入式医疗器械：处理后可提高其生物相容性，降低人体排异反应风险。
医用不锈钢器械：使表面更光滑，抗菌性能显著提升。

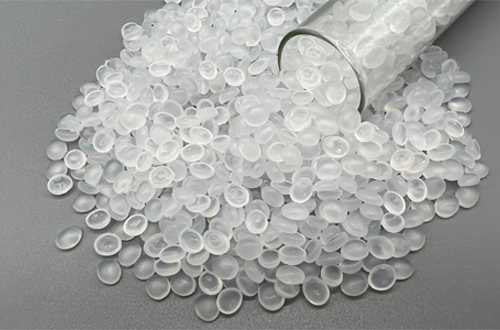

高分子材料医疗器械：可实现表面亲水性改性，提升在医疗使用中的功能性和安全性。
材料科学领域
薄膜制备：如利用微波等离子体增强化学气相沉积（MPECVD）技术生长金刚石薄膜、碳纳米管、氮化硅、碳化硅等超硬膜。
材料表面改性：对金属、陶瓷、高分子等材料进行表面改性，改善材料的表面性能，如提高硬度、耐磨性、耐腐蚀性等。
纳米材料合成：用于合成各种纳米材料，如纳米颗粒、纳米线、纳米管等。
电子领域
电子散热：在电子元件表面生长金刚石薄膜，利用金刚石极高的热导率，提高元件的散热能力。
微波器件制造：利用金刚石的高介电常数和低损耗特性，制造微波滤波器、天线等高性能微波器件。
航空航天领域
材料表面处理：对航空航天材料进行表面改性，提高材料的耐高温、耐腐蚀、耐磨损等性能，延长材料的使用寿命。
发动机部件处理：用于发动机叶片、燃烧室等部件的表面涂层制备和处理，提高部件的性能和可靠性。
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击球速的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，球速恭候您的来电！
